Macchina di bilanciamento dinamico per ventilatore a flusso trasversale

Macchina di bilanciamento dinamico per ventilatori a flusso trasversale (modello: XH-5Q)

1Descrizione dell' attrezzatura

La macchina di bilanciamento dinamico a ventole a flusso trasversale di Zero Dynamic (modello: XH-5Q)viene utilizzato per il rilevamento degli squilibri del ventilatore a flusso trasversale di un condizionatore d'aria diviso, di un riscaldatore di condizionatore d'aria per auto e di un condizionatore d'aria centrale, di un asciugatore di vestiti e di una macchina per tende d'aria, ecc.Il supporto sul lato sinistro dell'apparecchiatura è regolabile, che è controllato da un servomotore e da una vite a piombo. Inoltre, l'apparecchiatura è dotata anche di un cilindro di sollevamento per il pezzo da lavorare,che consente all'operatore di raccogliere e posizionare il pezzo.

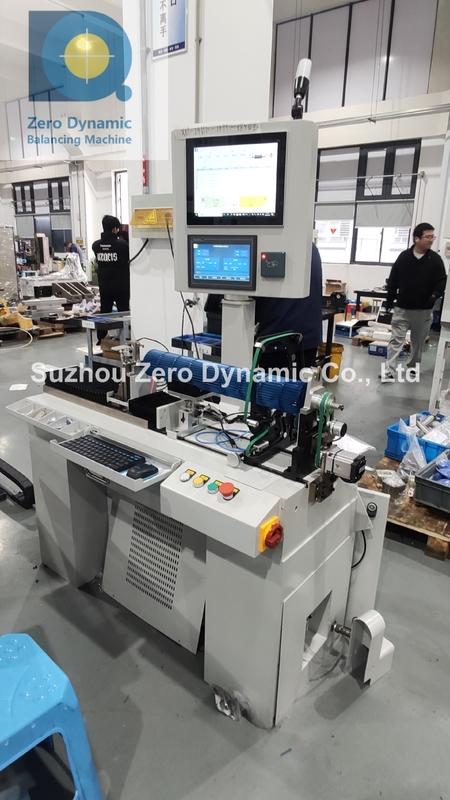

3Foto dell' attrezzatura:

4. Caratteristiche principali:

4.1 Lo speciale progettato da Zero Dynamic può trasmettere la forza meccanica in modo costante. È robusto e affidabile, con bassa ammortizzazione delle vibrazioni e buona rigidità.
4.2 Il sensore ad alta sensibilità presenta una buona linearità ed è resistente ed affidabile.
4.3 Il principio di misura della taratura permanente garantisce un'elevata precisione e permette un elevato valore di squilibrio iniziale.
4.4 La struttura di trazione a cinghia rende conveniente il carico e lo scarico.
4.5 L'interfaccia uomo-macchina, facile da usare, ha funzioni potenti.
4.6 Può essere dotato di stampante.
4.7 Il sistema di trasmissione meccanica adotta la condizione di funzionamento effettivo della lama del ventilatore a flusso trasversale e non presenta effetti di deformazione causati da forze esterne.
4.8 La piastra a scala 0°-360° che ruota in sincronia con il pezzo può facilmente individuare la posizione squilibrata del pezzo e migliorare l'efficienza del lavoro.
4.9 Sotto il pezzo di lavoro è installato un cilindro d'aria che, una volta completata la misurazione, si alza automaticamente, rendendo più comodo per l'operatore posizionare e rimuovere il pezzo di lavoro.
4.10 sul lato sinistro dell'apparecchiatura è installato un supporto regolabile, controllato da un servomotore e da una vite a piombo;con una lunghezza superiore a 50 mm,.
4.11 È dotato di uno schermo di visualizzazione separato per il controllo della bombola di sollevamento del pezzo da lavorare e del servomotore per la regolazione dello scaffale.
