1Descrizione dell' attrezzatura
Zero Dynamic®s cuscinetto morbido Fuso meccanico ad alta velocità, macchina elettrica di bilanciamento del fusoè principalmente applicabile per la misurazione del bilanciamento dinamico di un fusione meccanica, di un fusione elettrica, di un motore di fusione, di un servomotore, di un rotore di un motore EV e di altri pezzi rotanti ad alta velocità.
Zero Dynamic®s cuscinetto morbido Fuso meccanico ad alta velocità, macchina elettrica di bilanciamento del fusoè compatibile con le norme di bilanciamento dinamico per rotori magnetici e non magnetici compresi tra 10-30 kg, diametro massimo 1200 mm, diametro del rotore 220-1260.L'apparecchiatura adotta piedistalli di supporto morbidi e sensori di accelerazione ad alta precisione che ha consentito un'elevata precisione di misura e una buona ripetibilità. The excellent hardware configuration with customized high-precision data acquisition card and Zero Dynamic's self-developed dynamic balancing software enables the equipment accuracy to meet the highest ISO1940 standard G0.4, che soddisfa i requisiti di bilanciamento dinamico della maggior parte dei prodotti.l'apparecchiatura ha anche funzioni estese come l'analisi dello spettro, vibrometro, funzione calcolatrice ISO1940.
2Parametri tecnici:
| Numero di serie. |
Dettagli dell'articolo |
Intervallo dei parametri |
| 1 |
Modello |
XH-8630 |
| 2 |
Massa del rotore |
10 ‰ 300 kg |
| 3 |
Precisione massima di misura |
0.5 (bassa velocità di rotazione) /0.05 (alta velocità di rotazione) |
| 4 |
Diametro massimo del rotore |
Φ400 (Diametro alla posizione del cerchio è Φ400) mm |
| 5 |
Diametro massimo dello spinello di supporto |
Φ260 mm |
| 6 |
Velocità bilanciata per mandrino |
La velocità di rotazione del mandrino automatico è di 100,000. |
| 7 |
Velocità del rotore in equilibrio |
800-8000 giri al minuto |
| 8 |
Intervallo di copertura del rotore |
220 ∼ 1260 mm |
| 9 |
Dimensione/materiale della base |
Ferro fuso 1500L*580D*320H mm |
| 10 |
Metodo di guida |
Azionamento a cintura/motore a rotazione automatica |
| 11 |
Potenza del motore |
5.5Kw (massimo 12000 giri al minuto, convertitore di frequenza 11KW) |
| 12 |
Metodo di tensione |
Pneumatico |
| 13 |
Rivelazione di squilibri |
Sensore di accelerazione *2 |
| 14 |
Determinazione dell'angolo di squilibrio |
Sensore laser ad alta frequenza |
| 15 |
Fornitore di alimentazione |
380 Trifase/50V AC/Hz |
| 16 |
Funzione di bilanciamento dinamico |
bilanciamento dinamico singolo/doppia piano |
| 17 |
Funzione di analisi dello spettro |
FFT a doppio canale |
| 18 |
Funzione del vibrometro |
FFT a doppio canale |
| 19 |
Interfaccia operativa |
Cinese semplificato |
| 20 |
Sistema di misurazione |
XH8600 |
| 21 |
Protezione della sicurezza |
Tipo di mezza cappa |
| 22 |
Peso totale |
Circa 2000 kg |
| 23 |
Dimensione esterna |
1500*830*1500 mm |

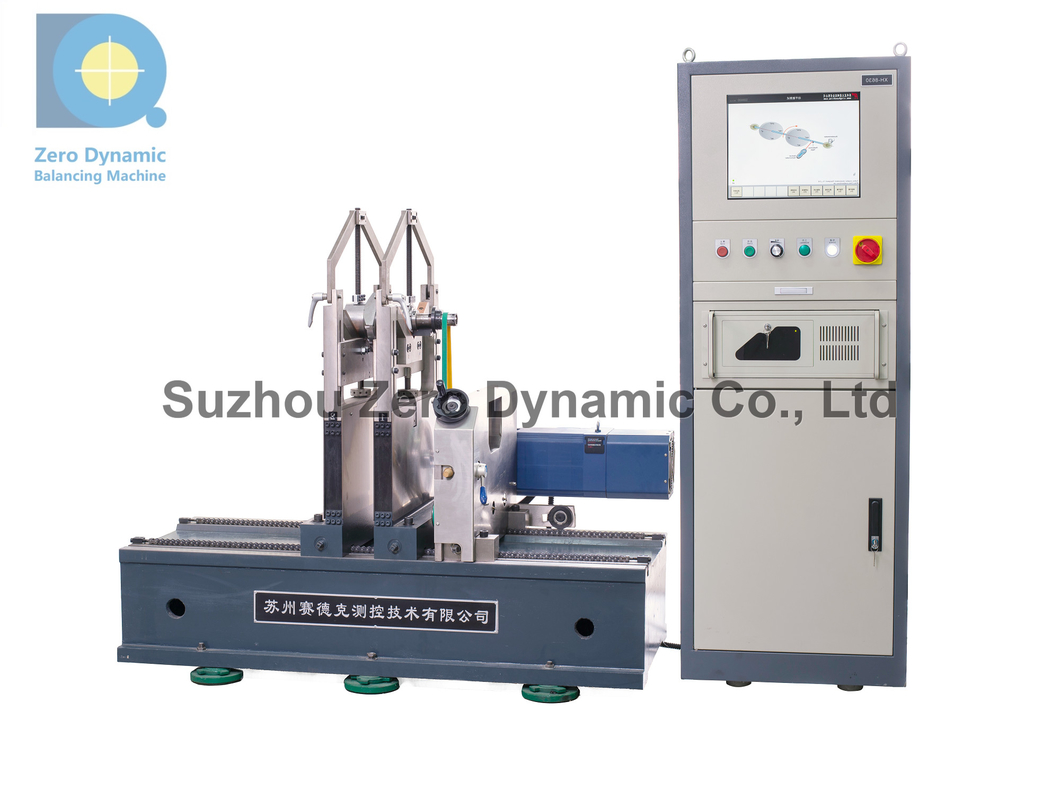

3Foto dell' attrezzatura:
4. Caratteristiche principali:
4.1 L'apparecchiatura è destinata principalmente alla correzione dinamica dell'equilibrio del fusione delle macchine utensili, del fusione elettrico, del rotore, del motore e di altre parti ad alta velocità.
4.2 È dotato di servomotore ad alta velocità e stabile, dotato anche di cappuccio protettivo a mezza cappa o completamente chiuso.
4.3 Sensore ad alta sensibilità con sistema di acquisizione dati ad alta precisione, massima precisione in grado di soddisfare il grado di equilibrio G0.4.
4.4 Dispone di un potente software multifunzionale in grado di misurare l'equilibrio dinamico del singolo piano e del doppio piano.
4.5 Ha le funzioni di analisi dello spettro di vibrazioni, calcolo standard IS01940, rilevamento indipendente dei valori di vibrazione, tracciabilità dei dati di misurazione, stampa e memorizzazione dei risultati di misurazione.
4.6 Adotta Labview come sistema di elaborazione del segnale.
4.7 Essa mantiene sempre il livello tecnico di punta ed è il pioniere nazionale nel campo delle prove di bilanciamento dinamico ad alta velocità per i mandrini delle macchine utensili.Può essere confrontato con la stessa attrezzatura di Taiwan G-tech.
5A proposito di Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd è un importante produttore cinese che dal 2003 si occupa di attrezzature di bilanciamento completamente automatiche e di misurazioni delle vibrazioni correlate.
Negli ultimi 20 anni, Zero Dynamic ha sviluppato più di 100 tipi di attrezzature.apparecchiatura per la verifica delle prestazioni del vibrometro e del motore. Alta velocità di rotazione e alta precisione sono le caratteristiche chiave dei nostri prodotti. Abbiamo servito 3000+ clienti in Cina e all'estero, tra cui molte aziende di fama mondiale come LG, Black & Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Ora (2024) Zero Dynamic ha una fabbrica di 10.000 mq e più di 120 dipendenti, tra cui un team di ricerca e sviluppo professionale di oltre 30 ingegneri e 20+ team di debug e post-vendita.
Come importante partecipante nel settore cinese dell'equilibrio dinamico, Zero Dynamic continua ad aumentare lo sviluppo di nuovi prodotti,e si sta sviluppando attivamente nel settore della nuova energia, nonché nell'aerospaziale e in altri settori dell'equilibrio dinamico ad alta velocità e della produzione intelligente, con l'obiettivo di offrire ai clienti una scelta di prodotti affidabile e diversificata.
6Perche' scegliere Zero Dynamic Balancing Machine?
6.1Alta velocità e precisione.Zero Dynamic è brava nello sviluppo e nella fabbricazione di tutti i tipi di macchine di bilanciamento, specialmentemacchine di bilanciamento ad alta velocità e di alta precisione a cuscinetto morbido e macchine di bilanciamento automatiche. 20+ anni di esperienza nel settore e 3000+ esperienza nel servizio clienti rendono Zero Dynamic la migliore capacità di sviluppo di nuovi prodotti.
6.2Basso tasso di guasti delle apparecchiature.Le parti dell'attrezzatura adottano marchi famosi: Mitsubishi, Schneider, SMC, Keyence, ecc. Le parti chiave hanno brevetti, alto livello di protezione della sicurezza, prestazioni di equilibrio stabili, durata di servizio di oltre 10 anni.
6.3Stoccaggio adeguato.Zero Dynamic ha una fabbrica di 10.000 m2 e più di 120 dipendenti, tra cui un team di ricerca e sviluppo professionale di oltre 30 ingegneri, 20+ debugging e team post-vendita.che copre i modelli più comuni di bilanciatriciUna volta confermato l'ordine, le macchine di bilanciamento in magazzino possono essere commissionate e spedite entro 1-2 settimane.
6.4Perfetto servizio post-vendita.Zero Dynamic ha un team di assistenza post-vendita di oltre 20 persone che servono i nostri clienti con tutto il cuore.Possiamo fornire consulenza tecnica. entro il periodo di garanzia,la nostra squadra di assistenza darà una risposta telefonica entro 4 ore dopo aver ricevuto il rapporto di errore del cliente e raggiungere il sito della macchina entro 24 ore (dentro la città) o 72 ore (altre città o province)Se il difetto non può essere eliminato, il nostro personale di assistenza può lasciare il sito solo dopo aver ottenuto l'approvazione del cliente.
