Macchina di bilanciamento dinamico del rotore di una turbina eolica da 20 tonnellate ad alta precisione

Macchina di bilanciamento dinamico del rotore di una turbina eolica da 20 tonnellate ad alta precisione

1Descrizione dell' attrezzatura

Zero Dynamic's 20 tonnellate di turbina eolica rotore bilanciatore dinamicoè una sorta di grande macchina di bilanciamento universale a azionamento congiunto universale utilizzata per rilevare e correggere il problema dello squilibrio dei pezzi di lavoro rotanti,che può essere utilizzato per l'ispezione di bilanciamento di vari grandi rotori, come il rotore di una turbina a vapore, il rotore di una turbina eolica e il rotore di una turbina ad acqua.la gamma di carico e vari parametri tecnici soddisfano i requisiti di bilanciamento dinamico per i rotori a magnete permanente a trazione semidiretta e i motori a doppia alimentazione a partire da 10Ha i vantaggi di un'elevata efficienza, una precisione accurata, un display intuitivo e una qualità affidabile.

Zero Dynamic's 20 tonnellate di turbina eolica rotore bilanciatore dinamicoL'apparecchiatura adotta una base di fusione e un piedistallo di supporto superiore in acciaio inossidabile antimagnetica, con sufficiente rigidità e stabilità.I piedistalli hanno una forte resistenza alla pressione idrostatica, e possono generalmente essere sovraccaricate di oltre il 20% a condizione di una capacità di guida sufficiente dell'apparecchiatura.la durezza complessiva di spegnimento del bagno di sale è superiore a HRC55La superficie di supporto del rullo viene macinata e poi lucidata con un piccolo sbocco radiale e cuscinetti a rullo di precisione.rendendo il pezzo più fluido e causando meno interferenze con il segnale di misurazioneL'apparecchiatura è inoltre dotata di uno scudo anti-magnetico completamente chiuso.con dispositivo di debugging di corrente continua Siemens 6RA80 completamente digitale, quattro quadranti con controllo di taglio.

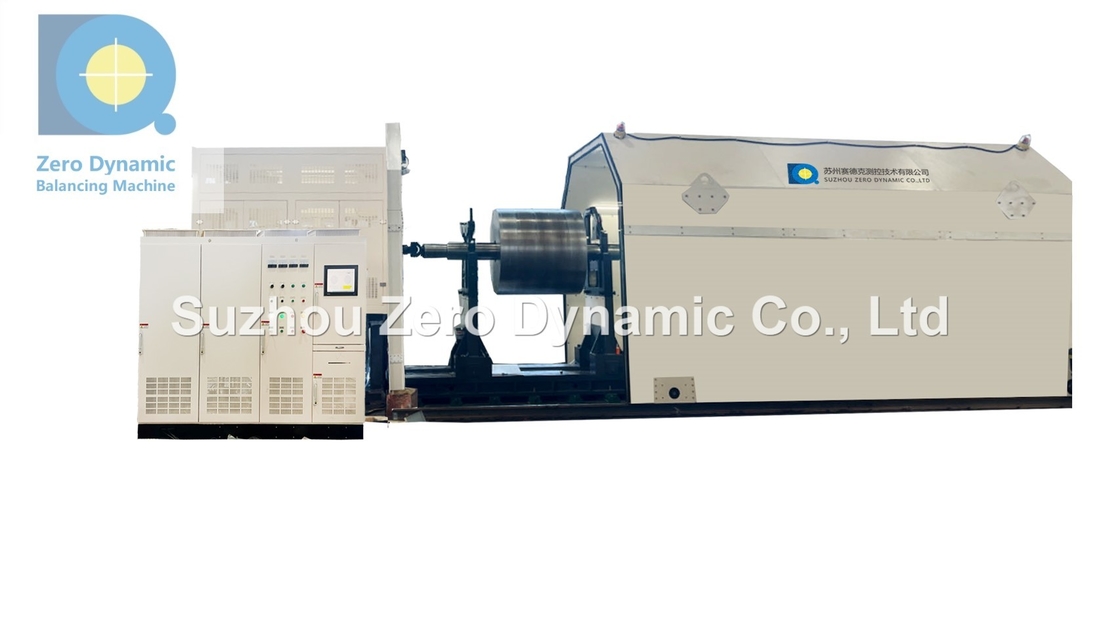

3Foto dell' attrezzatura:


4. Caratteristiche principali:

4.1 letto di base fuso, telaio del pendolo superiore in acciaio inossidabile antimagnetico, scudo antimagnetico completamente chiuso.

4.2 in grado di soddisfare il diametro dell'albero di Φ55-560 mm e il diametro massimo dei pezzi da lavorare di 3000 mm, rispettivamente.

4.3 Le giunture universali sono lavorate con precisione, concorrette e bilanciate in modo concentrico.Questo riduce notevolmente l'influenza del giunto universale sul pezzo di lavoro durante la misurazione del bilanciamento e garantisce la precisione del bilanciamento del pezzo di lavoro.

4.4 La piastra di cattura dell'accoppiamento universale è dotata di una marcatura sincronizzata della bilancia rotante, che consente di individuare facilmente l'angolo di squilibrio.

4.5 I piedistalli possono muoversi lungo il letto e fermarsi in qualsiasi punto sopra il letto, in modo che l'apparecchiatura possa bilanciare qualsiasi lunghezza del pezzo di lavoro entro la lunghezza effettiva.

4.6 dotato di un motore di regolazione della velocità a corrente continua della serie 400kw/Z4 per realizzare un controllo della velocità senza passaggio.

4.7 Dotato di un dispositivo di debugging CC Siemens 6RA80 interamente digitale, a quattro quadranti con controllo di interruzione.

4.8 Il software dispone di una funzione di misurazione del bilanciamento dinamico a due facce, di analisi dello spettro e di visualizzazione del monitoraggio dei valori delle vibrazioni. L'unità di valore delle vibrazioni può essere commutata tra "valore di spostamento μm","valore di velocità di vibrazione mm/s" e "valore di accelerazione mm/s2".

6Perche' scegliere Zero Dynamic Balancing Machine?

6.1Alta velocità e precisione.Zero Dynamic è brava nello sviluppo e nella fabbricazione di tutti i tipi di macchine di bilanciamento, specialmentemacchine di bilanciamento ad alta velocità e di alta precisione a cuscinetto morbido e macchine di bilanciamento automatiche. 20+ anni di esperienza nel settore e 3000+ esperienza nel servizio clienti rendono Zero Dynamic la migliore capacità di sviluppo di nuovi prodotti.

6.2Basso tasso di guasti delle apparecchiature.Le parti dell'attrezzatura adottano marchi famosi: Mitsubishi, Schneider, SMC, Keyence, ecc. Le parti chiave hanno brevetti, alto livello di protezione della sicurezza, prestazioni di equilibrio stabili, durata di servizio di oltre 10 anni.

6.3Stoccaggio adeguato.Zero Dynamic ha una fabbrica di 10.000 m2 e più di 120 dipendenti, tra cui un team di ricerca e sviluppo professionale di oltre 30 ingegneri, 20+ debugging e team post-vendita.che copre i modelli più comuni di bilanciatriciUna volta confermato l'ordine, le macchine di bilanciamento in magazzino possono essere commissionate e spedite entro 1-2 settimane.

6.4Perfetto servizio post-vendita.Zero Dynamic ha un team di assistenza post-vendita di oltre 20 persone che servono i nostri clienti con tutto il cuore.Possiamo fornire consulenza tecnica. entro il periodo di garanzia,la nostra squadra di assistenza darà una risposta telefonica entro 4 ore dopo aver ricevuto il rapporto di errore del cliente e raggiungere il sito della macchina entro 24 ore (dentro la città) o 72 ore (altre città o province)Se il difetto non può essere eliminato, il nostro personale di assistenza può lasciare il sito solo dopo aver ottenuto l'approvazione del cliente.



7I nostri clienti:



8Le nostre mostre:



9Imballaggio e spedizione:
