Macchina di rilevamento del bilanciamento dinamico del rotore e del flusso personalizzata

1Descrizione dell' attrezzatura

La macchina di rilevamento del bilanciamento dinamico del rotore e del flusso personalizzata di Zero Dynamic (modello: XH-16QM)è un'apparecchiatura personalizzata per il cliente dell'industria militare, che integra la misurazione del bilanciamento dinamico del pezzo di lavoro e le funzioni di rilevamento del piano terminale e del flusso radiale.Questa apparecchiatura è adatta per il rilevamento dinamico dell'equilibrio di pezzi di lavoro con un peso ≤ 16 kg, di diametro ≤ 360 mm, e un raggio di supporto di 40-400 mm. Per il rilevamento delle correnti vengono utilizzati sensori laser CCD Keyence ad alta velocità e di alta precisione,che può rilevare contemporaneamente il deflusso radiale in 3 posizioni del pezzo di lavoro e il deflusso superficiale, soddisfacendo le esigenze del cliente per il rilevamento dell'equilibrio dinamico e del deflusso del pezzo da lavorare.

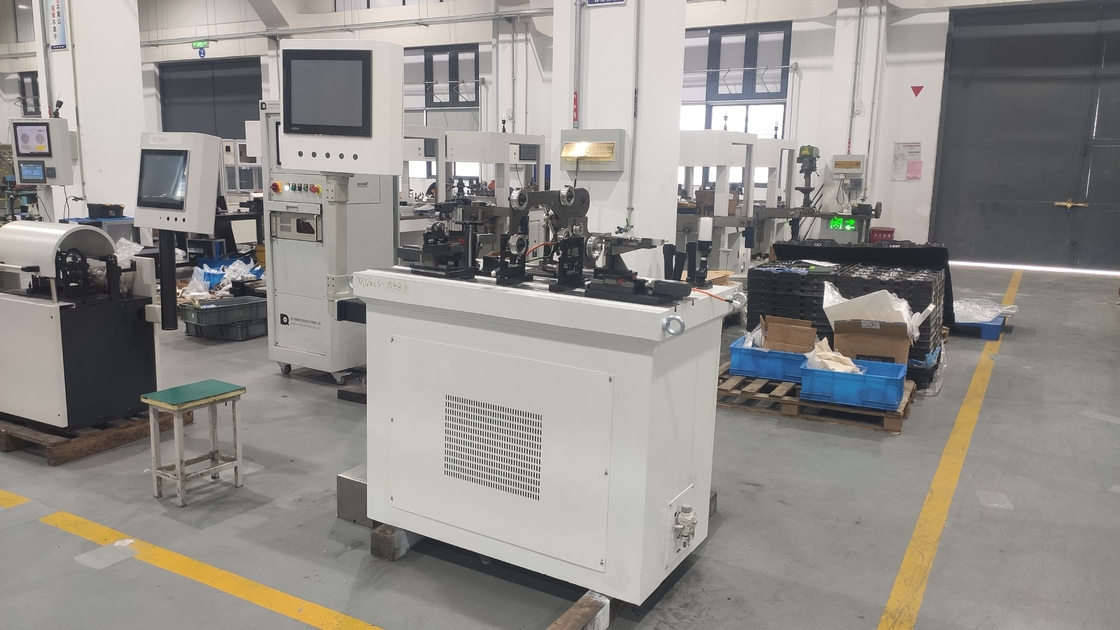

3Foto dell' attrezzatura:

4. Caratteristiche principali:

4.1 Un software di bilanciamento dinamico personalizzato può visualizzare sullo stesso interfaccia i dati di bilanciamento dinamico del pezzo di lavoro e i dati di deflusso assiale e radiale.
4.2 Il sensore laser CCD Keyence ad alta velocità e precisione ha caratteristiche di alta sensibilità, alta risoluzione e non contatto.
4.3 L'apparecchiatura è dotata di un avanzato sistema di misurazione elettrica che incorpora varie tecniche di misurazione e che è in grado di eseguire operazioni di bilanciamento sia dinamiche che statiche;e offre fino a 10 diversi tipi di metodi di supporto.
4.4 Le modalità di aggiunta o rimozione dei materiali, nonché le modalità di rotazione avanti e indietro, possono essere personalizzate in modo flessibile.
4.5 L'apparecchiatura utilizza una combinazione di multipli coefficienti di taratura per regolare automaticamente la sensibilità del sistema, garantendo che non si verifichino cambiamenti improvvisi durante il cambio marcia.
4.6 Grazie al doppio filtraggio del software e dell'hardware e alla compressione dei dati ad alta velocità, l'apparecchiatura vanta una velocità di misura rapida e un'elevata precisione di misura.
4.7 L'interfaccia della mappa radar mostra il valore e l'angolo di squilibrio.
4.8 La sensibilità è regolata automaticamente in base alla forza del segnale, con una sensibilità massima di indicazione del sistema di misurazione di 1 g·mm per piano.
