1Descrizione dell' attrezzatura
Zero Dynamic®s Hard Bearing Universal Joint Drive Balance Machine per spinta, rulli, alberi - Serie YYW & HW (7500KG-20000KG)è adatto per la misurazione dell'equilibrio di vari pezzi da lavorare come rotori di grandi motori, turbine eoliche, pompe idriche, motore di centrifuga, rulli di gomma, motori a combustione interna,cesti da setaccio e/o pezzi di lavoro rotanti il cui cerchio esterno non sia adatto per l'impiego di una cinghia o per i quali sia necessaria una coppia di trasmissione elevata.
Zero Dynamic®s Hard Bearing Universal Joint Drive Balance Machine per spinta, rulli, alberi - Serie YYW & HW (7500KG-20000KG)adotta l'unità di accoppiamento universale che ha i vantaggi di una trasmissione di potenza fluida, di un avvio rapido e di un funzionamento semplice.I piedistalli di supporto progettati professionalmente possono trasmettere efficacemente la forza meccanica e hanno i vantaggi di una struttura robusta e affidabileL'apparecchiatura utilizza sensori piezoelettrici ad alta sensibilità che hanno una buona linearità, durabilità e affidabilità.L'apparecchiatura adotta un avanzato sistema di misurazione elettrica con un'interfaccia uomo-macchina amichevole e piena funzionalitàUna volta calibrato, utilizzo permanente, consentendo uno squilibrio iniziale molto elevato.
2Parametri tecnici:
Modello
Parametro tecnico |
Codice di riferimento: |
HW5000 |
HW7500 |
HW10000 |
HW20000 |
| Massa massima del pezzo da lavorare (kg) |
7500 |
5000 |
7500 |
10000 |
20000 |
| Diametro massimo del pezzo da lavorare (mm) |
φ2100 |
φ2400/ |
φ2400/ |
φ2400/ |
φ2400/ |
| φ2800/ |
φ2800/ |
φ2800/ |
φ2800/ |
| φ3200/ |
φ3200/ |
φ3200/ |
φ3200/ |
| φ3500 |
φ3500 |
φ3500 |
φ3500 |
| Distanza tra i due supporti del pezzo da lavorare (mm) |
Min 320 |
Min 320 |
Min 320 |
Min 450 |
Min 450 |
| Diametro del giornale del supporto del pezzo |
φ25-φ180 |
φ25-φ180 |
φ25-φ180 |
φ40-φ180 |
φ50-φ200 |
| φ180-φ380 |
φ180-φ380 |
φ180-φ380 |
φ180-φ380 |
φ200-φ400 |
| Distanza massima dalla flangia dell'albero motore al centro di supporto destro |
2000 |
3200 |
3200 |
5000 |
5000
(lenghe selezionabili) |
| Velocità di bilanciamento (r/min) |
220/429/832/1240 e regolazione della velocità senza passaggio opzionale
|
230/390/686/1090/
1680 e regolazione opzionale della velocità senza gradini
|
230/390/686/1090/
1680 e regolazione opzionale della velocità senza gradini
|
192/330/550/900/1350/
1667 e regolazione facoltativa della velocità senza passaggio
|
192/330/550/900/1350/
1667 e regolazione facoltativa della velocità senza passaggio
|
| Torsione dell'albero motore (N.m) |
250/2250 |
250/2250 |
250/2250 |
700/2500 |
700/5000 |
| Potenza del motore (kw) |
30 |
30 |
30 |
55 |
55 |
| Disuguilibrio residuo minimo raggiungibile (g.mm/kg) |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
| Rapporto di riduzione degli squilibri |
≥ 90% |
≥ 90% |
≥ 90% |
≥ 90% |
≥ 90% |

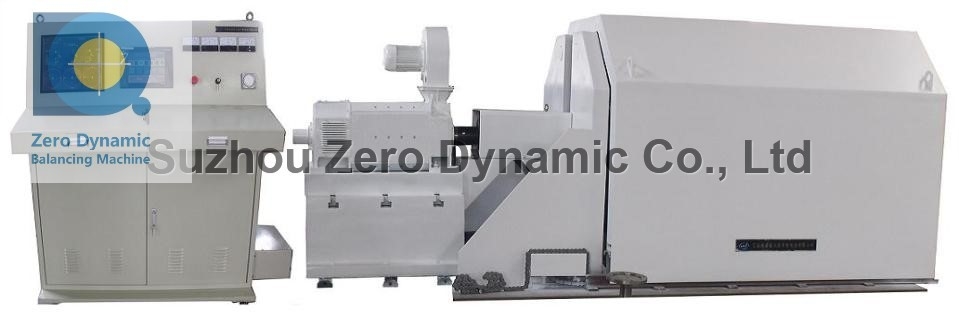

3Foto dell' attrezzatura:
4. Caratteristiche principali:
4.1 I piedistalli di supporto progettati professionalmente possono trasferire efficacemente la forza meccanica con caratteristiche di solidità e affidabilità, bassa resistenza alle vibrazioni e buona rigidità.
4.2 Il sensore piezoelettrico ad alta sensibilità ha una buona linearità, durabilità e affidabilità.
4.3 Una volta calibrata, la macchina può essere utilizzata in modo permanente e permette un elevato squilibrio iniziale.
4.4 Adotta come metodo di trasmissione l'accoppiamento universale, che ha una trasmissione di potenza fluida, può ottenere una varietà di velocità di bilanciamento e presenta i vantaggi di un'elevata precisione, di un facile funzionamento,e elevata efficienza di lavoro.
4.5 Adatto a prodotti in cui il cerchio esterno non può essere girato con un'unità a cinghia o in cui è richiesta una grande potenza di azionamento.
4.6 sistema di misurazione elettrico avanzato, amichevole interfaccia uomo-macchina, funzioni complete.
5A proposito di Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd è un importante produttore cinese che dal 2003 si occupa di attrezzature di bilanciamento completamente automatiche e di misurazioni delle vibrazioni correlate.
Negli ultimi 20 anni, Zero Dynamic ha sviluppato più di 100 tipi di attrezzature.apparecchiatura per la verifica delle prestazioni del vibrometro e del motore. Alta velocità di rotazione e alta precisione sono le caratteristiche chiave dei nostri prodotti. Abbiamo servito 3000+ clienti in Cina e all'estero, tra cui molte aziende di fama mondiale come LG, Black & Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Ora (2024) Zero Dynamic ha una fabbrica di 10.000 mq e più di 120 dipendenti, tra cui un team di ricerca e sviluppo professionale di oltre 30 ingegneri e 20+ team di debug e post-vendita.
Come importante partecipante nel settore cinese dell'equilibrio dinamico, Zero Dynamic continua ad aumentare lo sviluppo di nuovi prodotti,e si sta sviluppando attivamente nel settore della nuova energia, nonché nell'aerospaziale e in altri settori dell'equilibrio dinamico ad alta velocità e della produzione intelligente, con l'obiettivo di offrire ai clienti una scelta di prodotti affidabile e diversificata.
6Perche' scegliere Zero Dynamic Balancing Machine?
6.1Alta velocità e precisione.Zero Dynamic è brava nello sviluppo e nella fabbricazione di tutti i tipi di macchine di bilanciamento, specialmentemacchine di bilanciamento ad alta velocità e di alta precisione a cuscinetto morbido e macchine di bilanciamento automatiche. 20+ anni di esperienza nel settore e 3000+ esperienza nel servizio clienti rendono Zero Dynamic la migliore capacità di sviluppo di nuovi prodotti.
6.2Basso tasso di guasti delle apparecchiature.Le parti dell'attrezzatura adottano marchi famosi: Mitsubishi, Schneider, SMC, Keyence, ecc. Le parti chiave hanno brevetti, alto livello di protezione della sicurezza, prestazioni di equilibrio stabili, durata di servizio di oltre 10 anni.
6.3Stoccaggio adeguato.Zero Dynamic ha una fabbrica di 10.000 m2 e più di 120 dipendenti, tra cui un team di ricerca e sviluppo professionale di oltre 30 ingegneri, 20+ debugging e team post-vendita.che copre i modelli più comuni di bilanciatriciUna volta confermato l'ordine, le macchine di bilanciamento in magazzino possono essere commissionate e spedite entro 1-2 settimane.
6.4Perfetto servizio post-vendita.Zero Dynamic ha un team di assistenza post-vendita di oltre 20 persone che servono i nostri clienti con tutto il cuore.Possiamo fornire consulenza tecnica. entro il periodo di garanzia,la nostra squadra di assistenza darà una risposta telefonica entro 4 ore dopo aver ricevuto il rapporto di errore del cliente e raggiungere il sito della macchina entro 24 ore (dentro la città) o 72 ore (altre città o province)Se il difetto non può essere eliminato, il nostro personale di assistenza può lasciare il sito solo dopo aver ottenuto l'approvazione del cliente.
